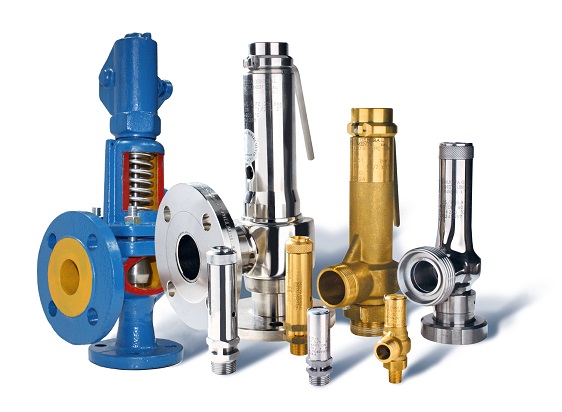

Предохранительный клапан Watts защищает систему отопления от резких перепадов, и превышения давления от установленных показателей, нормальных для функционирования системы. Когда давление превышает настроечное – затвор клапана открывается и выпускает лишние объемы теплоносителя. После того как показатели приходят в норму затвор конструкции автоматически закрывается.

Конструкция

Предохранительный клапан относится к запорно-регулирующей арматуре и имеет вполне простую конструкцию, а также является необходимым элементом в группе безопасности котлов и бойлеров вместе с воздухоотоводчиком и манометром.

Устройство состоит из следующих элементов:

• корпус;
• затвор;
• шток;
• прижимная конструкция;
• ручка настройки;
• толкатель пружины.

Предохранительный клапан является последним защитным этапом для всей системы отопления, в связи с чем, чтобы обеспечить бесперебойную работу, этот элемент безопасности должен:

• вовремя без сбоев открываться;
• обеспечивать хорошую пропускную способность;
• после открытия герметично своевременно закрываться;
• обеспечивать нужное количество открывания и закрывания.

Принцип работы

Защитная конструкция работает следующим образом:

• при повышении давления в трубопроводе теплоноситель начинает давить на прижимное устройство;
• под усилием давления клапан открывается и сбрасывает лишнюю жидкость, что помогает нормализовать показатели давления;
• после того, как параметры среды выравниваются, клапан закрывается.

Монтаж

Предохранительные клапаны используют в замкнутых контурах отопления и в местах с большим риском аварии. Основными правилами монтажа являются:

• проектирование;
• установка проводится рядом с котлом на подающем трубопроводе;
• рядом с конструкцией рекомендуют устанавливать манометр, чтобы контролировать показатели давления;
• при применении пружинного устройства, ось пружины должна быть вертикальной и располагаться над корпусом;
• не рекомендовано сужать диаметры, если клапан не соответствует размеру трубопроводу;
• труба для соединения не должна иметь большую длину;
• патрубки после подключения к системе выводят в безопасное место;
• клапана настраиваются на 20% больше рабочего давления;
• проверяется работа клапана принудительным открытием;
• проверку и регулирование давления проводят раз в год перед началом отопительного сезона.

Предохранительный клапан настраивают после того, как провели монтажные работы и промыли отопительную систему.

Устройство устанавливают:

• в системах горячего водоснабжения с водонагревателями;
• в системах водоснабжения;
• в обязательном порядке на паровых, водогрейных котлах.

Преимущества

К основным достоинствам предохранительного клапана относят:

• высокая пропускная способность;
• простота установки и обслуживания;
• большое проходное сечение;
• возможность монтировать устройство в различных положениях.
